Сведения об изделии
Насосные группы со смесителем RTE 54.102 предназначены для подачи теплоносителя, поступающего
из нагревателя, на контур. Подача осуществляется c возможностью добавления теплоносителя из
обратной линии, тем самым осуществляется управление температурой подающего теплоносителя.
Группы с трёхходовым смесителем предназначены для использования в контурах, в которых
предусмотрено дополнительное регулирование температуры подачи, таких как – радиаторное
отопление, теплые полы и др.

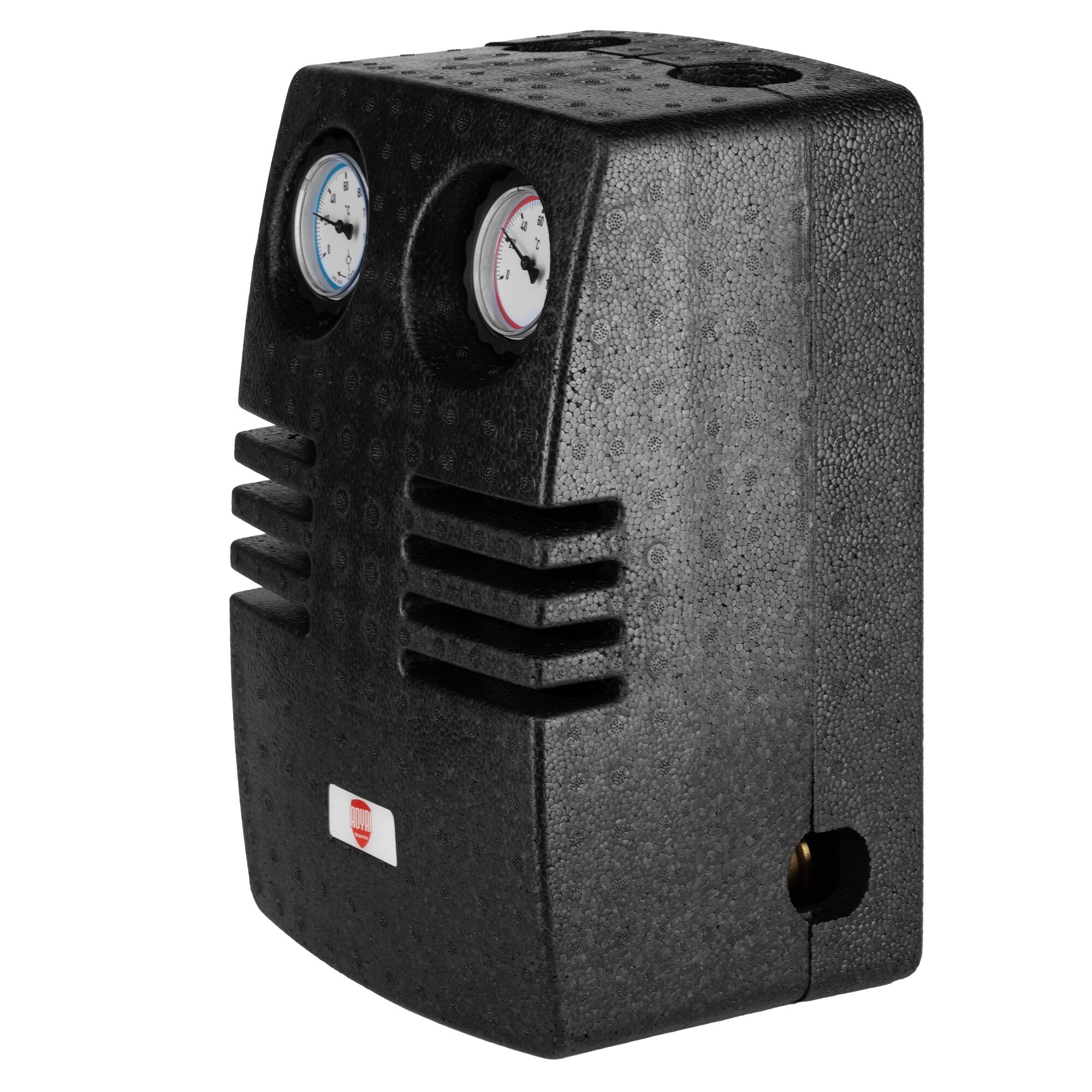

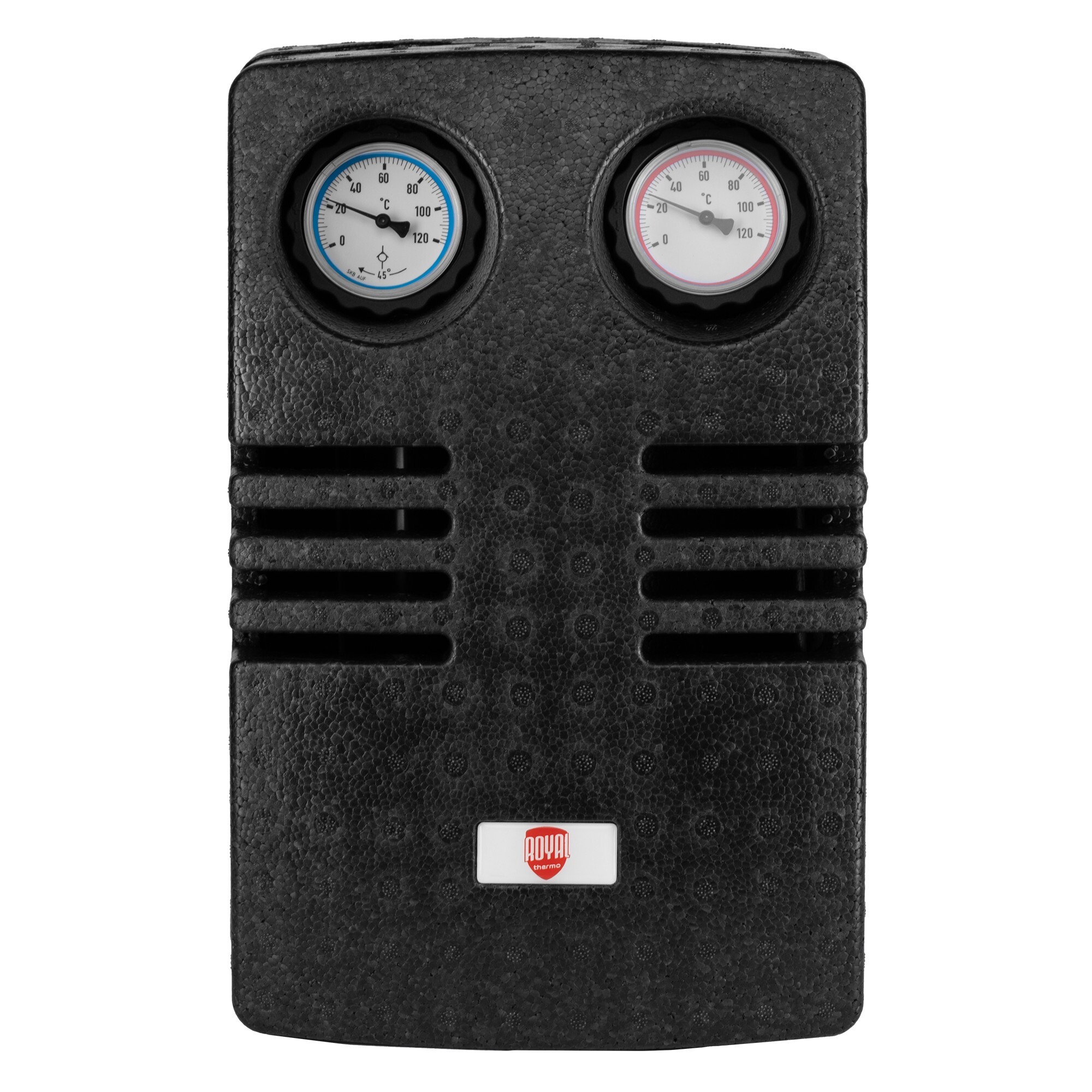

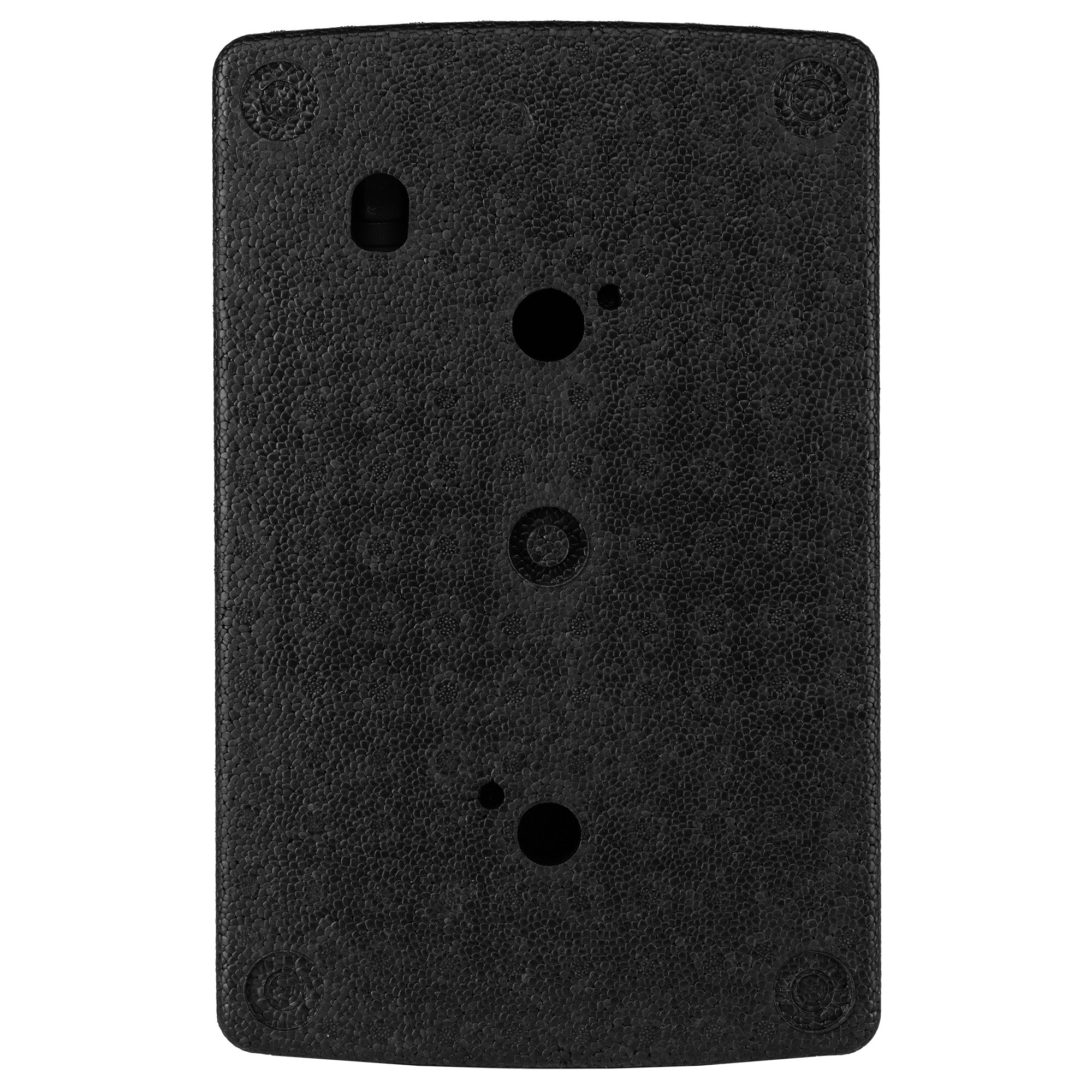

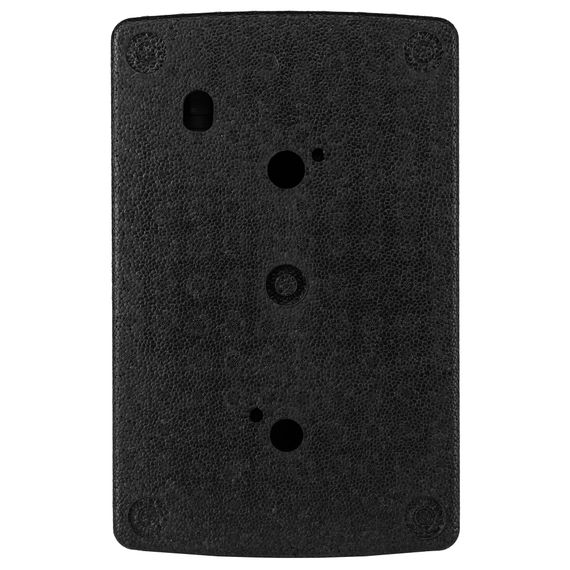

Насосные группы RTE 54.102 поставляются в собранном виде, в изоляции.
Принцип действия
Насосная группа со смесителем представляет собой готовый комплект арматуры и насоса
(опционально), предназначенный для выполнения функции циркуляции теплоносителя в контуре, c
возможностью дополнительной регулировки температуры жидкости, путём подмеса теплоносителя
из обратной линии. Комплект рассчитан на работу при максимальном давлении 10 бар и температуре

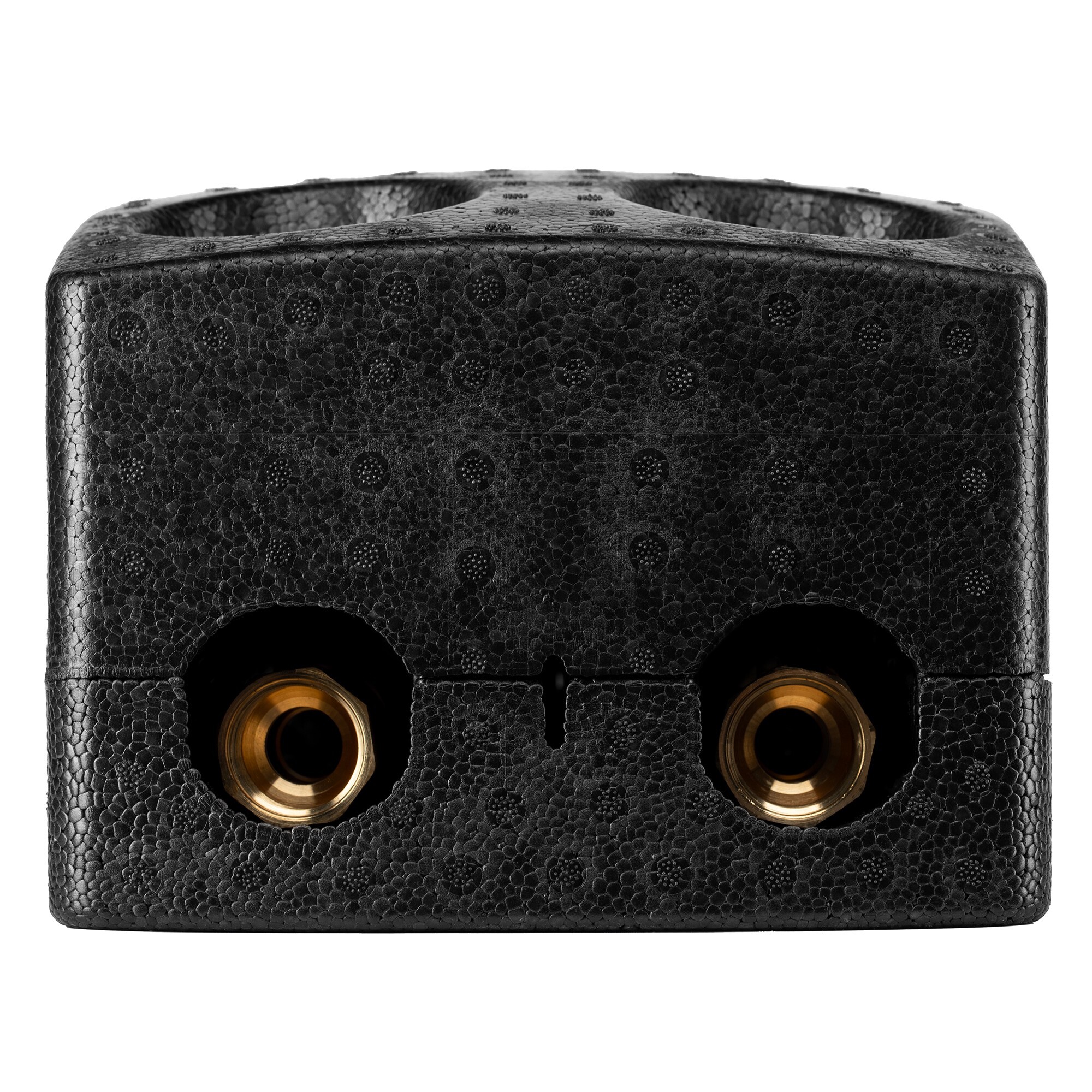

теплоносителя 110 °С. Подключение к контуру нагревателя(котла), 1 ½” наружная резьба, находится
снизу. Подключение к контуру потребителя , 1” внутренняя резьба, располагается сверху.

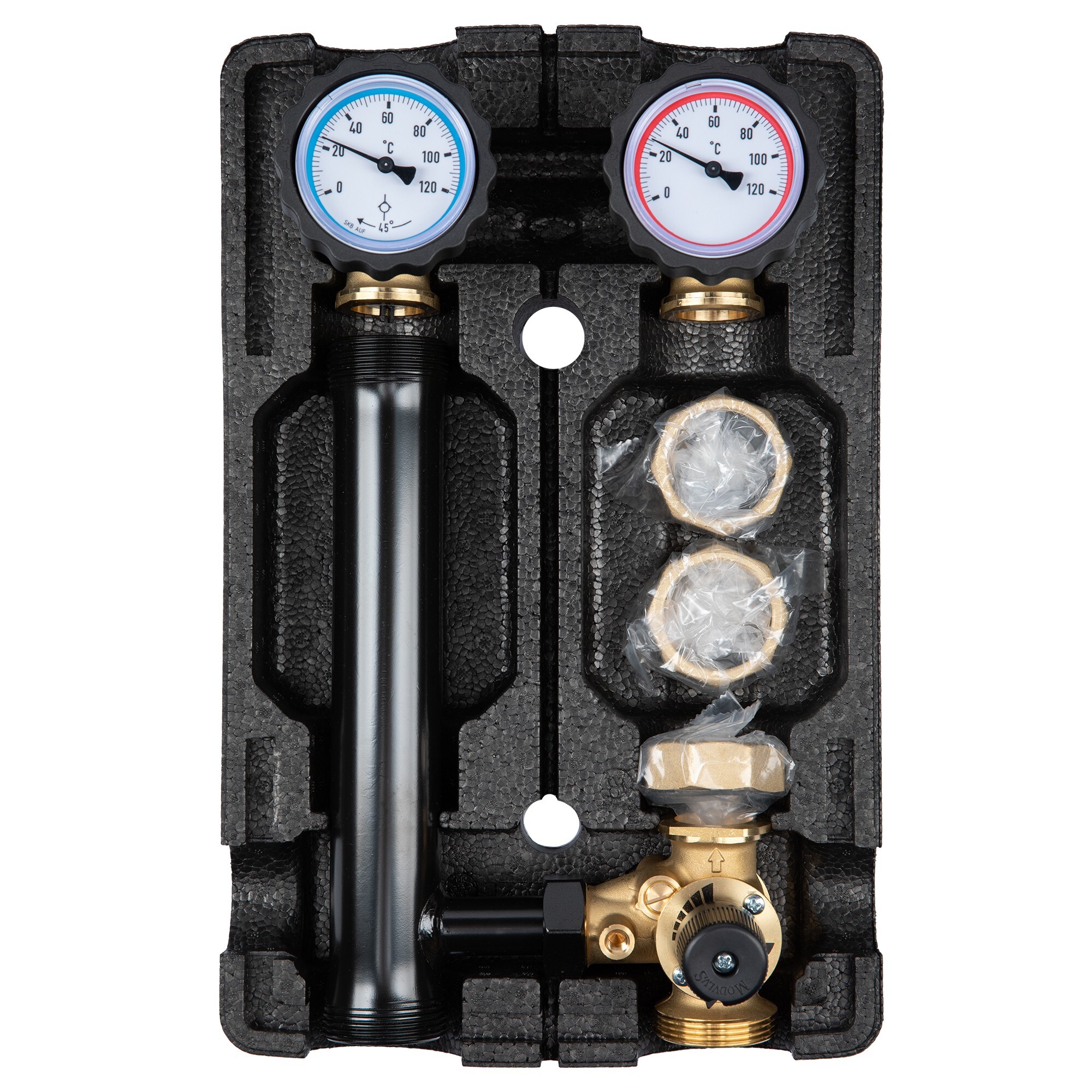

Конструкция
1. Термометр синий – обратная линия, шкала температур от 0 до 120 °С ;
2. Термометр красный – подающая линия, шкала температур от 0 до 120 °С ;
3. Трехходовой смесительный клапан с подключаемым байпасом;
4. Накидные гайки для подключения насоса 1 ½” НГ;
5. Патрубок обратной линии;
6. Блочная ЕРР теплоизоляция;
7. Обратный клапан;
8. Подключение к контуру потребителя 1” ВР
9. Подключение к контуру нагревателя (котла) 1 ½” НР
