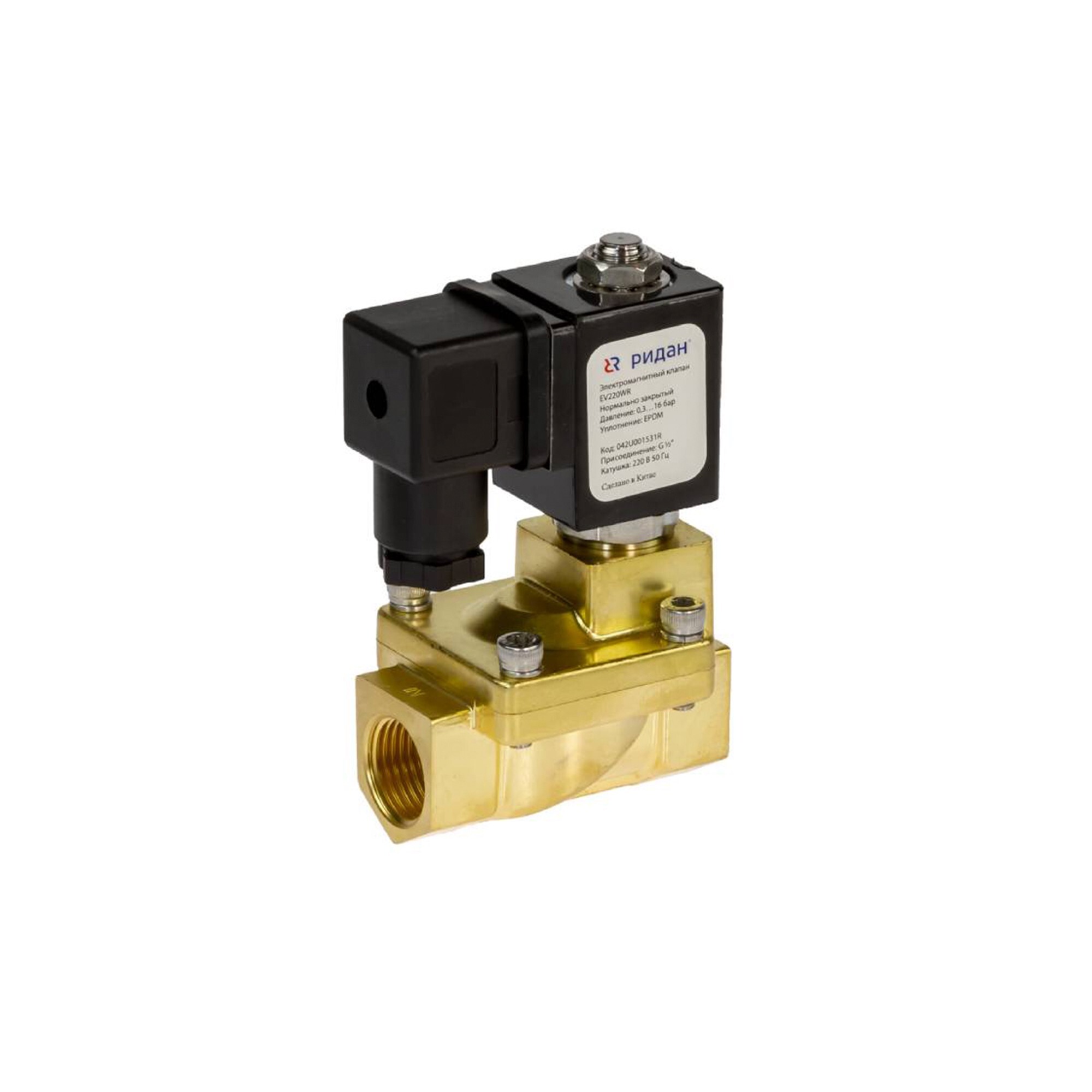

EV) – двухходовые электромагнитные клапаны с электромагнитными катушками, разработанные
специально для применения в промышленности в условиях ограниченного пространства, а также для
условий эксплуатации, в которых требуется простота и надежность клапана при его использовании и
монтаже.
Устройство изделия:
1 – катушка;
2 – пружина якоря;
3 – якорь;
4 – регулирующее отверстие;
5 – диафрагма;
6 – выравнивающее отверстие;
7 – главное отверстие;
Нормально закрытый клапан электромагнитный
Напряжение на катушку не подается (закрыто):
Когда нет напряжения на катушке 1, пружина якоря 2 прижимает якорь 3 к регулирующему отверстию
4. На диафрагму 5 подается давление через выравнивающее отверстие 6 и она перекрывает главное
отверстие 7, как только давление на диафрагме становится равным давлению во входном отверстии.
Клапан будет закрыт, пока на катушку не подается напряжение.
Напряжение на катушку подается (открыто):
Когда есть напряжение на катушке 1, якорь 3 поднимается и освобождает отверстие 4 для свободного
прохождения потока. Так как регулирующее отверстие больше выравнивающего, давление на
диафрагме падает, она поднимается и освобождает главное отверстие клапана 7. Клапан будет открыт,
пока есть перепад давления на клапане и напряжение на катушке.
