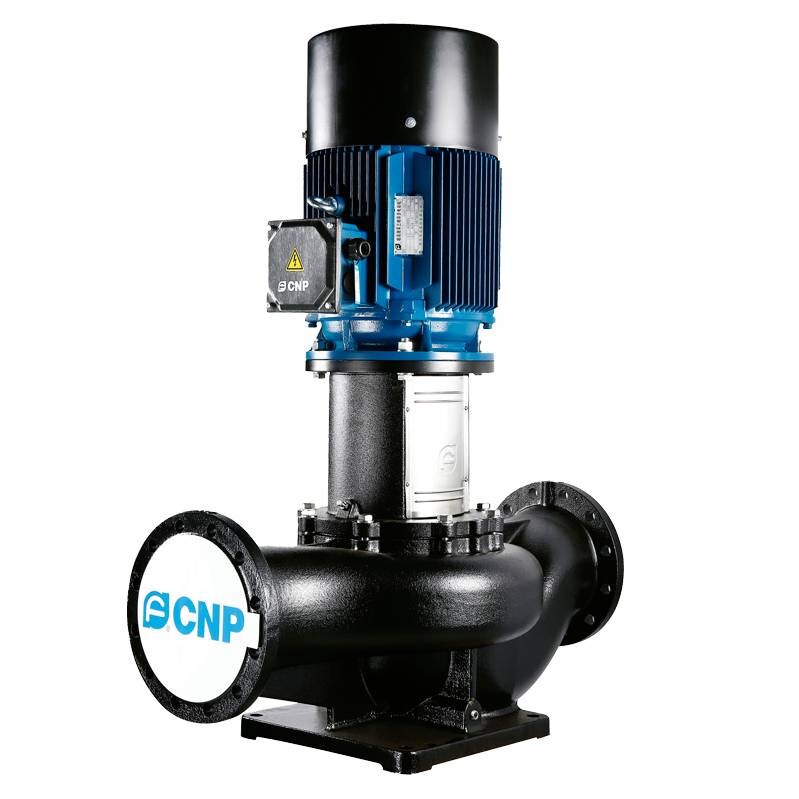

Насос циркуляционный CNP серии TD50-12G/2 одноступенчатый, центробежный, рядный, с соосным размещением патрубков («ин-лайн»), оборудованный стандартным двигателем и рабочим колесом из чугуна.
Насос вертикальный циркуляционный CNP серии TD50-12G/2 одноступенчатый центробежный насос типа «inline», который оборудован стандартным электродвигателем и торцевым уплотнением. Конструкция данного насоса с «сухим» ротором делает его менее чувствительным к включениям в перекачиваемой среде по сравнению с подобными насосами с «мокрым» ротором. Насос сконструирован так, чтобы его можно было снять с трубопровода без разборки системы. Следовательно, даже для самых больших насосов сервисные работы могут быть проведены лишь одним человеком.
Особенности конструкции
Насосы серии ТD являются моноблочными, и состоят из стандартного асинхронного электродвигателя и насосной части, которые соединены переходным фланцем. Входной и выходной патрубки имеют одинаковые диаметры и расположены на одной линии. Концевое уплотнение вала -торцовое, одинарное, неразгруженное. Уплотнение насосной камеры -уплотнительное кольцо круглого сечения. Вал насоса жёстко соединён с валом электродвигателя при помощи специальной муфты. Конструкция насоса позволяет снять головную часть насоса (двигатель с переходным фланцем и рабочим колесом) без полного демонтажа с трубопровода. При техническом обслуживании для изоляции от трубопровода может использоваться глухой фланец. Размер соединительных фланцев насосов соответствует стандарту GB / Т 17 241 .6, ISO7005-2 класс давления - PN16. Диаметры входа и выхода продукции соответствует стандартному размеру.
Насосы могут поставляться со шкафом управления, обеспечивающим защиту от «сухого хода», несовпадения, выпадания фаз и перегрузки. По запросу частотное регулирование двигателя.
Применение
Насос вертикальный циркуляционный CNP серии TD50-12G/2 используюется для циркуляции в котельных, центральных тепловых пунктах, в подкачивающих насосных станциях центрального отопления. В контурах циркуляции технологического охлаждения (градирни-теплообменники). В системах циркуляции кондиционирования (чиллер-фанкойл). Возможно применение в системах пожаротушения и повышения давления.
Перекачиваемые жидкости:
Чистые, маловязкие, неагрессивные и взрывобезопасные жидкости без твердых или длинноволокнистых включений
Перекачиваемая жидкость не должна механически или химически воздействовать на материал электронасоса
Если кинематическая вязкость или плотность перекачиваемой жидкости выше, чем у воды, гидравлические характеристики электронасоса уменьшаются, а потребляемая мощность – увеличивается.
