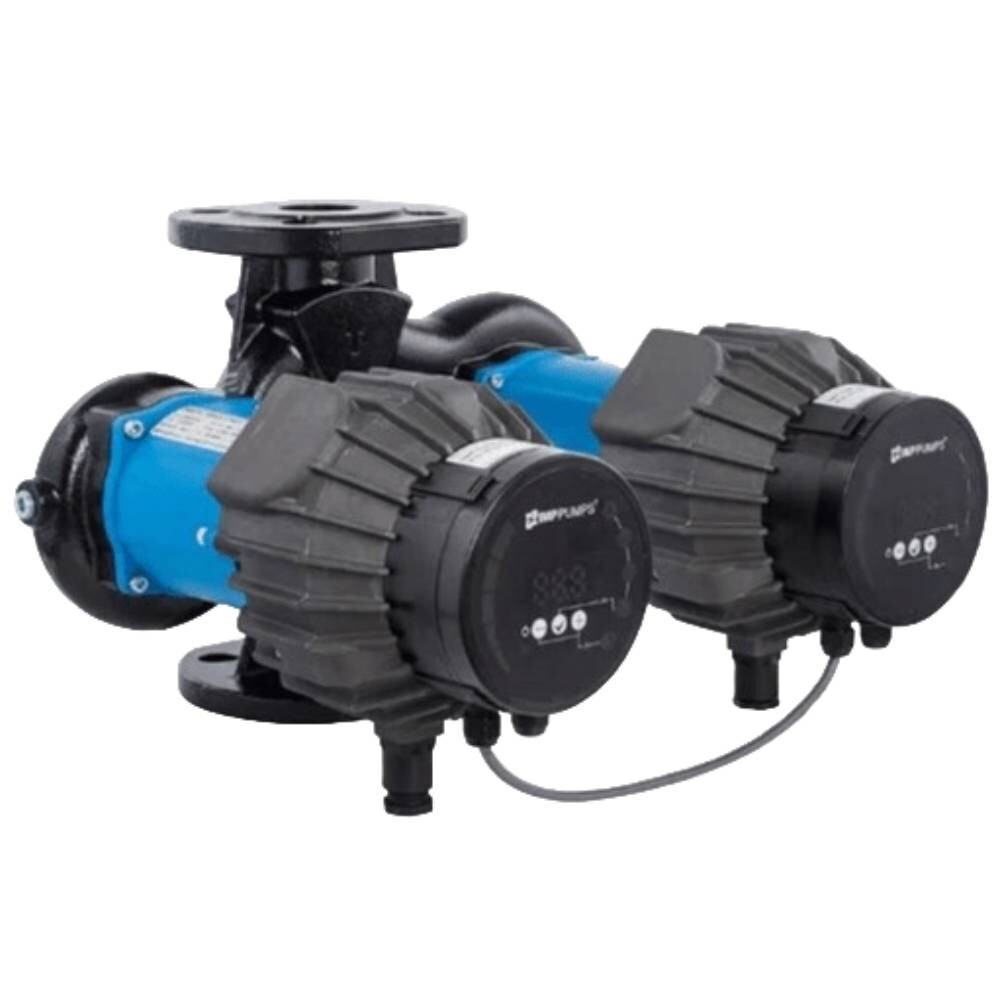

NMTD MAX II S 32/120 F220 - высокоэффективный (индекс энергоэффективности EEI ≤ 0,23) циркуляционный насос, предназначенный для систем отопления, вентиляции и кондиционирования.
Насос спроектирован с двумя насосными агрегатами, расположенными в одном корпусе. Каждый из насосных агрегатов оснащен модулем управления (S-модуль), который обеспечивает дистанционное включение и выключение агрегата, а также передает сигнал о его неисправности.
Каждый насосный агрегат оснащен синхронным двигателем с постоянными магнитами, скорость вращения ротора контролируется встроенным преобразователем частоты.
Совместная работа насосных агрегатов осуществляется в следующих режимах:
- Предварительно установленный режим попеременной работы: при подаче электрического питания начинает работать первый насосный агрегат. Через 24 часа он автоматически отключается, и второй насосный агрегат включается для работы в течение следующих 24 часов.
- Режим автоматического переключения в случае неисправности: в случае выхода из строя одного из насосных агрегатов или получения сигнала на его выключение, второй насосный агрегат немедленно включается, обеспечивая бесперебойную работу системы.
Ручное управление каждым насосным агрегатом осуществляется с помощью трех кнопок на цифровом экране, установленном на корпусе агрегата. С помощью этих кнопок можно устанавливать режим работы и регулировать параметры, такие как:
- расход (м³/ч),
- потребляемая мощность (Вт),
- напор (м),
- скорость вращения (об/мин).
Блок электроники насосного агрегата имеет встроенный датчик защиты от тепловой перегрузки. Подшипники ротора смазываются перекачиваемой жидкостью. Насос снабжен системой защиты от сухого хода – вращение рабочего колеса замедляется до минимума при отсутствии рабочей среды. При блокировке рабочего колеса система управления обеспечивает многократное включение мотора насоса с высоким крутящим моментом.
Доступны следующие режимы работы насоса:
- автоматический режим – система управления насоса находит оптимальную рабочую точку, данный режим используется в большинстве систем.
- режим пропорционального давления - рекомендуется для радиаторного отопления
- режим работы с постоянным давлением - рекомендуется для подогрева пола.
- режиме работы с фиксированной скоростью вращения (при включении данного режима насос начинает работать с максимальной скоростью, далее скорость регулируется в ручном режиме) - рекомендуется для систем отопления и вентиляции.
- ночной режим работы (работает параллельно с другими настройками) – при понижении температуры в системе насос снижает обороты до минимума.
Для нормальной работы насоса необходимо использовать рабочую среду, представляющую собой чистую воду или смесь чистой воды и антифриза в соответствии с действующими стандартами качества воды в системах отопления, например немецким стандартом VDI 2035. Если содержания гликоля в рабочей среде превышает 20%, рекомендуется уточнить параметры насоса Диапазон температур при температуре окружающей среды +25 °С: +2...+110 °С, при температуре окружающей среды +40 °С: +2...+95 °С.
Рабочая точка:
• Расход: 0 m3/h
• Напор: 0 m
Допуски на давление и расход согласно ISO 9906-2015.
Электрические данные:
• Напряжение: 1~230 V
• Максимальный ток: 1.8 A
Установочные данные:
• Ду: 32
• Монтажная длина: 220 mm
• Вес нетто: 21,5 kg
Насос доступен с фланцевыми (РN6/10) соединениями. Гидравлический корпус насоса изготовлен из серого чугуна, защищен катафорезным покрытием, что способствует большей устойчивости насоса к рабочей среде. Гильза ротора изготовлена из нержавеющей стали AISI 316 методом холодной вытяжки без сварки, стенка и рубашка ротора – из нержавеющей стали AISI 316, вал насоса – из нержавеющей стали AISI 420. Рабочее колесо изготовлено из синтетического материала, армированного стекловолокном PES GF30. Подшипники изготовлены из графита.
