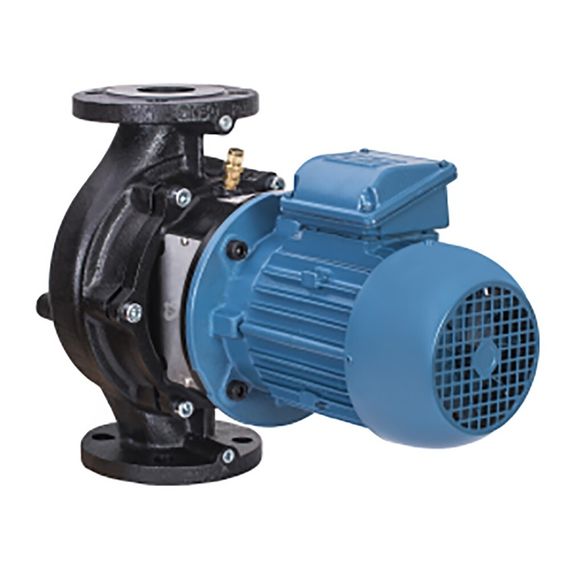

CL 65-105/4/1.5S — это одноступенчатый, центробежный рядный насос с сухим ротором и всасывающими и нагнетательными патрубками одинакового диаметра, предназначенный для систем центрального отопления и охлаждения, для установки на трубопроводе или на фундаменте.
Насос приводится в движение асинхронным трехфазным четырехполюсным электродвигателем с вентиляторным охлаждением и фиксированной скоростью вращения ротора. Двигатель с эффективностью IE3 имеет класс изоляции F, степень защиты от воды и пыли IP55 и подключается непосредственно к электрической сети. Защита обмоток от перегрева не предусмотрена, поэтому необходимо использовать защиту от перегрузки по току.
Для нормальной работы насоса необходимо использовать рабочую среду, состоящую из чистой воды или смеси чистой воды и гликоля (до 50%) в соответствии с действующими стандартами качества воды, например немецким стандартом VDI 2035.
Вал насоса оснащен несбалансированным торцевым уплотнением для перекачивания воды с температурой от -20 до +140 °С при температуре окружающей среды -10...+40 °С и максимально допустимом давлении в корпусе насоса 16 бар. Присоединение к трубопроводам фланцевое PN 16, фланцы имеют отверстия с резьбой R 1/4 для подключения датчиков давления.
Рабочая точка:
• Расход: 0 m3/h
• Напор: 0 m
Данные электродвигателя:
• Мощность: 1500 W
• Напряжение: 3~ 230/400V
• Макс. ток: 4.6 A
• Частота переменного тока: 50 Hz
• Скорость вращения: 1440 1/min
• Размер рамы: ???
Установочные данные :
• Ду: 65
• Монтажная длина: 380 mm
• Вес нетто: 61 kg
Корпус насоса изготовлен из серого чугуна и защищен катафорезным покрытием, что делает насос более устойчивым к воздействию окружающей среды. Вал насоса изготовлен из нержавеющей стали AISI 420. Рабочее колесо изготовлено из серого чугуна.
Корпус насоса имеет опоры, на которые можно установить дополнительную плиту для горизонтальной установки насоса.
