Преобразователь (датчик) давления типа MBS, модификации MBS1700R (далее – MBS1700R)
предназначен для непрерывного преобразования значений избыточного давления жидких и
газообразных сред в унифицированный выходной сигнал. MBS1700R используются в системах
автоматического контроля, регулирования и управления технологическими процессами.
Не предназначены для применения в сфере государственного регулирования обеспечения
единства измерений.
Устройство изделия
Преобразователи давления измерительные состоят из первичного преобразователя и электронного
устройства. Среда под давлением подается в камеру первичного преобразователя и деформирует его
мембрану, что приводит к изменению электрического сопротивления расположенных на ней
тензорезисторов, включенных в электрическую цепь делителя напряжения, в результате чего
первичный преобразователь выдает сигнал напряжения. Электронное устройство преобразует
электрический сигнал в цифровой код значения измеряемого давления, который затем преобразуется в

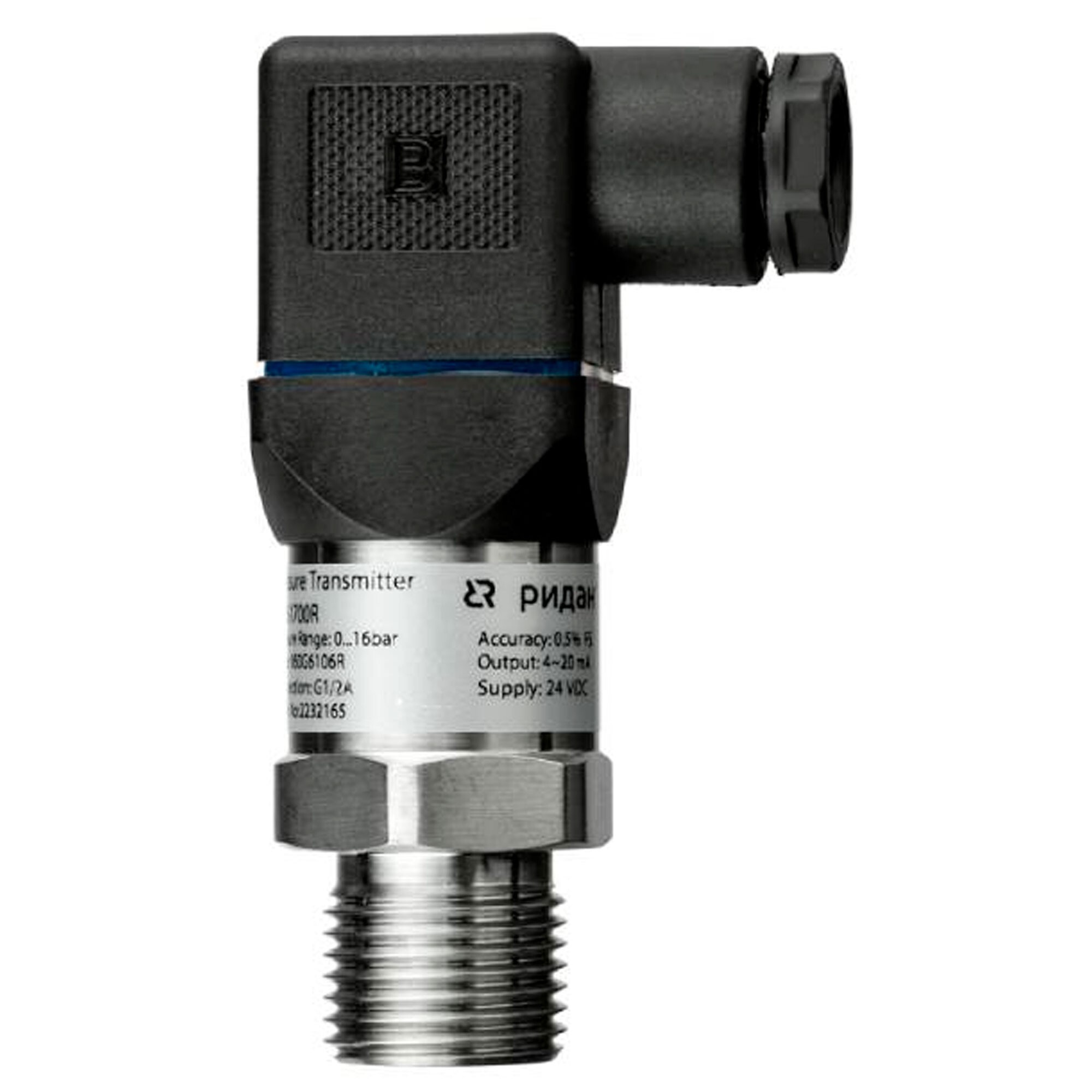

унифицированный токовый выходной сигнал или сигнал по напряжению. Конструктивно MBS1700R
состоит из стального корпуса, в котором размещены модули электронного устройства. С одного торца
корпуса ввинчен штуцер с тензопреобразователем, на другом конце корпуса установлен герметичный
штекер.
