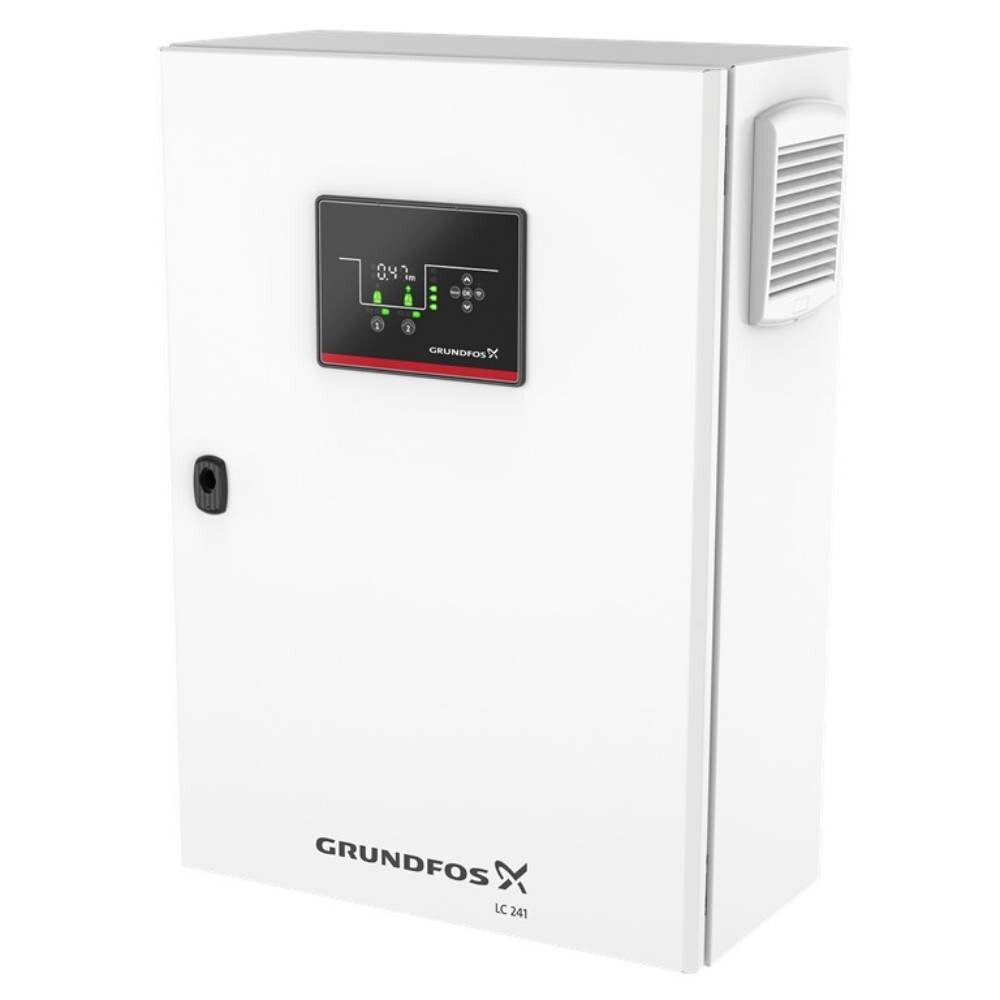

Шкафы управления LC 241 предлагают широкий набор функций для управления уровнем в резервуаре и контроля состояния насосов и установки в системах водоснабжения и водоотведения (дренаж, канализация).
LC 241 предназначены для управления уровнем в резервуаре, контроля состояния и защиты систем Grundfos с одним или двумя насосами с пуском по методу прямого включения.
Шкафы управления LC 241 могут использоваться в как для опорожнения (дренаж или канализация), так и для заполнения резервуара (водоснабжение).
Настройка шкафа управления управления легко выполняется либо самостоятельно, на основании предварительно определенных параметров системы, либо с помощью пошагового мастера первого запуска через интуитивно понятный интерфейс приложения Grundfos GO с использованием технологии Bluetooth Smart. Из приложения Grundfos GO легко выполняется детальная настройка системы, ввод в эксплуатацию и последующий контроль. Даже без использования приложения у вас есть возможность прямо с дисплея контроллера изменить режим работы и настройки уровней.
Шкаф управления оснащен настраиваемыми клеммами входа / выхода, что обеспечивает гибкость в настройках системы на конкретное применение. Ввод в эксплуатацию и ежедневный контроль просты благодаря интуитивно понятному и удобному интерфейсу пользователя. Это экономит ваше драгоценное время при начале работы и при ежедневном взаимодействии с насосной установкой. Контроллер поддерживает ряд коммуникационных модулей Grundfos, которые обеспечивают простую интеграцию в любую систему контроля, такую как SCADA или Grundfos CLOUD. Благодаря встроенной электронной защите двигателя и системе измерения потребляемого тока, LC 241 обеспечивает индикацию необходимости проведения сервисного обслуживания. LC 241 ведет подробный журнал аварий и предупреждений с последними 20 событиями. Журнал аварий может быть доступен удаленно через SCADA или Grundfos CLOUD. Вы также можете использовать Grundfos GO для просмотра журнала находясь рядом с установкой. События имеют текстовый комментарий для упрощения поиска и устранения неисправностей на насосной станции.
Возможности LC 241:
Управление 1 или 2 насосами по сигналам от датчиков (аналоговый, 0-5 В, 0,5-3,5 В, 0-10 В, 0-20 мА, 4-20 мА; или цифровые, поплавковые выключатели)
Поддержка до пяти контролируемых уровней при работе как от аналогового датчика, так и от поплавковых выключателей.
Поддерживает простое применение, когда присутствует только один поплавковый выключатель (только для одно насосной установки).
Конфигурируемые клеммы входа / выхода, которые можно использовать как цифровой вход / выход, аналоговый вход и входы датчиков Pt 100/1000 для обеспечения гибкости в настройках под конкретное применение.
Не допускайте затруднения вращения или заклинивания насосов из-за скопления известняка или других отложений при помощи функции антиблокировки.
Предотвратите чрезмерную нагрузку на питающую электросеть, в следствии запуска нескольких насосных станций при помощи функции задержки пуска после включения электропитания.
Защита от гидравлического удара за счет возможности настройки времени перезапуска или исключения одновременного запуска нескольких насосов.
Возможность настройки автоматического сброса аварийного сигнала.
Настройка задержки останова в соответствии фактическим условиям эксплуатации.
Индикация актуального уровня жидкости в резервуаре.
Встроенный зуммер для звуковой индикации предупреждений и / или аварий.
Индикация основных тревожных событий:
Перегрузка по мощности и по току.
«Сухой ход».
Высокий уровень воды.
Неправильная последовательность чередования фаз или пропадание фазы.
Несогласованность или неисправность датчика(ов).
Обнаружение несанкционированного доступа в помещение.
Вода на полу.
Слишком много перезапусков.
Перегрев насоса и обнаружение влаги в электродвигателе.
Как правило, LC 241 имеет два сигнальных реле (перекидной контакт), которые можно настроить с помощью Grundfos GO для передачи различной информации о состоянии установки на внешние устройства индикации или системы верхнего уровня.
