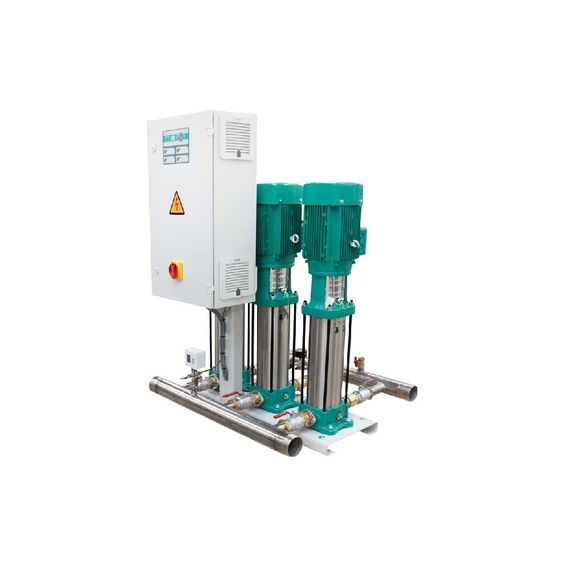

Компактная установка повышения давления полной заводской готовности. Состоит из параллельно подключенных многоступенчатых нормальновсасывающих центробежных насосов из нержавеющей стали с сухим ротором. Готовая к подключению установка на опорной раме с системой трубопроводов из нержавеющей стали 1.4301, запорной арматурой, датчиками и прибором управления со встроенными частотными преобразователями для каждого насоса. Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.
Для перекачивания питьевой, технической, охлаждающей воды, воды для пожаротушения (соблюдать требования действующих регламентов и СП) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Оснащение/ функции:
- Вертикальные многоступенчатые центробежные насосы из нержавеющей стали серии MVL, от 2 -х до 6-х насосов (большее кол-во насосов по запросу)
- Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
- Трубная обвязка из нержавеющей стали 1,4301, подводящая и напорная сторона
- Запорная арматура до и после каждого насоса
- Обратный клапан после каждого насоса
- Мембранный напорный бак 8 л, PN16/PN25, напорная сторона
- Датчик давления (4 - 20 мА), напорная сторона
- Манометры, подводящая и напорная сторона
- Реле защиты от сухого хода, подводящая сторона
- Прибор управления, контроля и защиты насосов SK-712/w (до 22 кВт) или AMP-S (свыше 22 кВт) с отдельным преобразователем частоты на каждый насос.
Прибор управления
Прибор управления, контроля и защиты насосов SK-712/w или AMP-S обеспечивает поддержание заданного давления в системах водоснабжения или перепада в системах циркуляции при помощи плавного бесступенчатого регулирования частоты вращения каждого насоса.
Основные функции прибора управления
- автоматический и ручной режим работы с раздельным управлением насосами
- программно задаваемые параметры насосов, уровня давления и других параметров системы
- отображение технологических параметров во время работы системы
- сигнализация неисправности с отображением кода
- подключение резервных насосов при выходе из строя работающих
- циклическое переключение насосов для обеспечения равномерного износа
- подключение к работе пиковых насосов при нехватке производительности основных
- защита двигателей от перегрева обмоток - PTC/WSK
- защита насосов от сухого хода при падении давления на входе
- измерение температуры в шкафу / индикация перегрева
- работа с аналоговыми датчиками давления / перепада (4-20мA, 0-10В)
- релейные выходы на внешнее устройство сигнализации или сбора информации (SBM/SSM)
- дистанционное отключение
- возможность регулирования по дополнительной уставке или перехода в режим максимальной производительности
Дополнительные опции
- удаленная диспетчеризация прибора по протоколу MODBUS с использованием интерфейса RS-485 или Ethernet
Перекачиваемая среда : Вода, чистая
Температура (макс. 70 °C) : 20 °C
Расход : 0,00 m3/h
Расход на насос :
Напор : 0,00 m
Напор при Q=0 : 79,31 m
Входное давление (макс. 10 bar) : bar
Заданное значение : bar
Рабочее давление (макс. 16 bar) : bar
Мотор:
-Номинальная мощность P2 : 7,5 kW
-Частота вращения : 2900 1/min
-Вид тока : 3~400V/50Hz
-Номинальный ток : 14 A
Класс защиты : IP 54 (установка)
Система трубопроводов : Нержавеющая сталь 1.4301
Впускной/напорный патрубок : DN 100 PN16/DN 100 PN16
Изделие : WILO
Тип : COR-2 MVL 3204/SKw-EB-R
