Водяной нагреватель для круглых и квадратных каналов ZWA 300x300-2

Водяной нагреватель для круглых и квадратных каналов ZWA 300x300-2 - заказать недорого с оперативной доставкой по Москве и Московской области на сайте компании "Кондиционеры для дома". Доступные цены, гарантия и широкий выбор товаров.

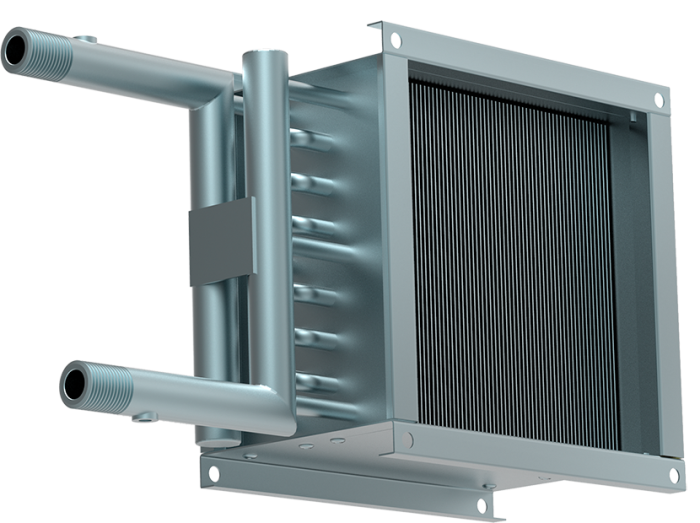

Водяные канальные нагреватели ZWA предназначены для подогрева воздуха в вентиля-ционных системах и воздушного отопления жилых, производственных и общественных помещений.

Корпус изготовлен из оцинкованного стального листа. Нагреватель может быть установлен как в прямоугольный канал, так и в круглый при установке дополнительных переходников (опция).

Поверхность теплообменника изготавливается из медных труб с увеличенной площадью теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150 °C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.

Габаритные размеры

Адаптеры для нагревателей

Для подключения квадратных нагревателей ZWA к круглым каналам предусмотрены адаптеры из оцинкованной стали. Для каждого типоразмера квадратного нагревателя предусмотрены несколько стандартных адаптеров для различных диаметров воздуховодов.

Подбор адаптеров для нагревателей серии ZWA.

Схема обвязки

Условные обозначения:

Т1 и Т2 — подающий и обратный трубопроводы сети теплоснабжения;

1 — узел обвязки;

2 — водяной нагреватель;

3 — регулирующий клапан;

4 — циркуляционный насос;

5 — запорные вентили;

6 — подающий и обратный трубопроводы от сети теплоснабжения к нагревателю;

7 — обратный клапан;

8 — балансировочный вентиль;

9 — водяной фильтр
